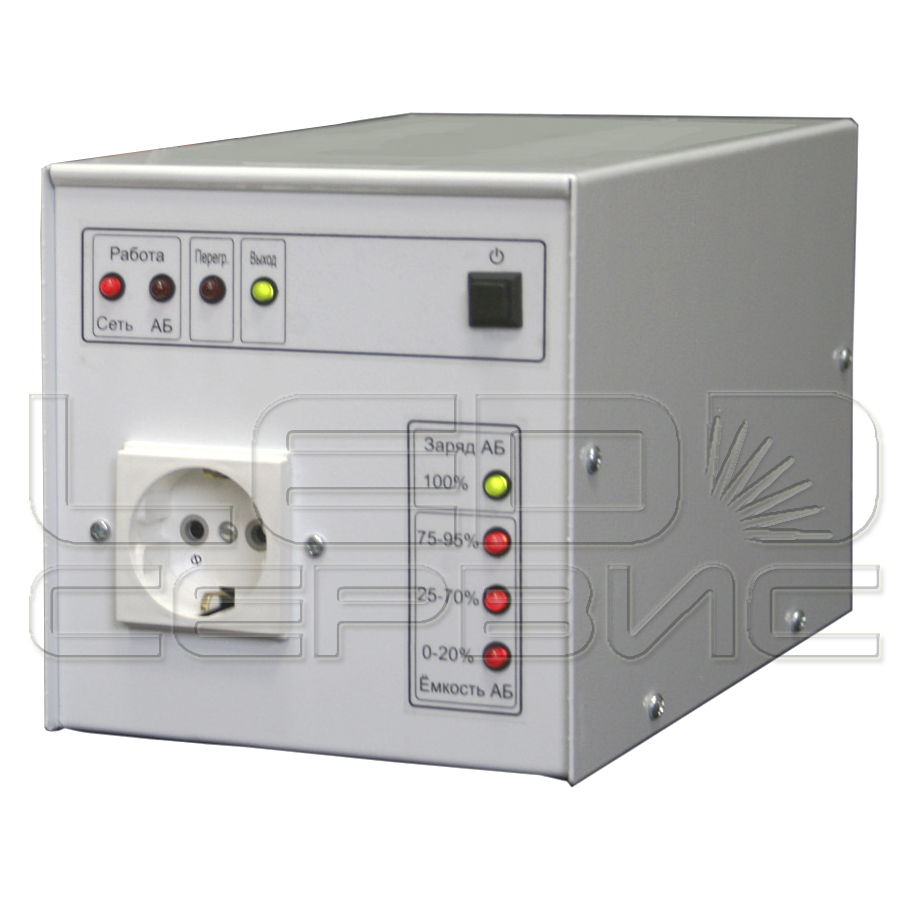

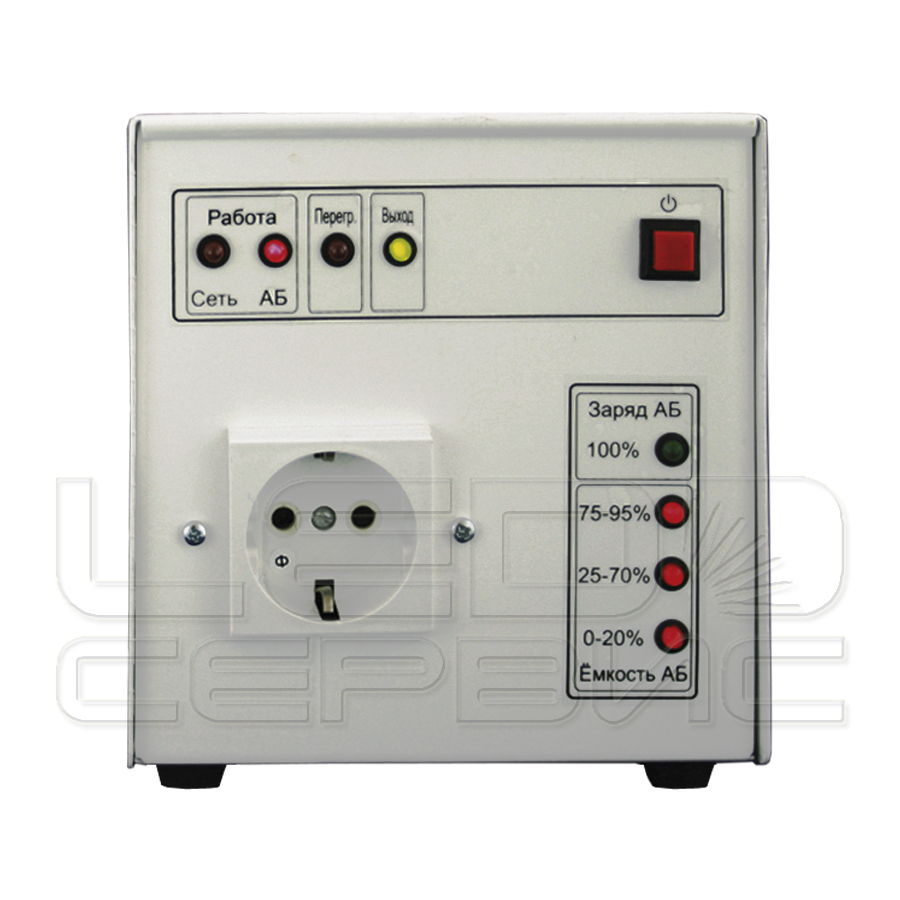

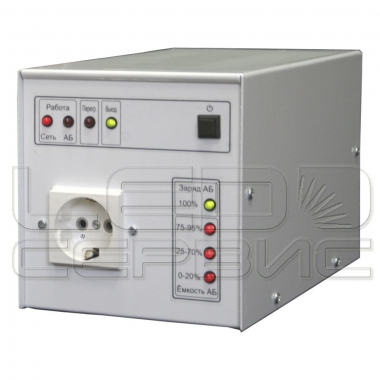

ИБП SinPro 180-S310

Тип ИБП	Оффлайн(без стаб. напряжения)
Номинальная мощность, Вт	180
Номинальное входное/выходное напряжение, В	220
Диапазон входного напряжения, при котором ИБП работает от сети без перехода на АБ, В	180…260
Аккумуляторная батарея	свинцово-кислотная необслуживаемая
Номинальное напряжение аккумуляторной батареи, В	12
Рекомендуемая ёмкость АБ, А/ч	40…65
Номинальный ток заряда АБ, А	5
Масса (без АБ), кг, не более	3.5

    Источник бесперебойного питания SinPro предназначен для непрерывного обеспечения электроэнергией особо ответственных потребителей: систем резервного освещения, систем управления котлов отопления, циркуляционных насосов и другого бытового и промышленного оборудования. Источник бесперебойного питания SinPro выполнен по топологии Off -Line, которая подразумевает коммутацию входного напряжения на выход устройства, если входное напряжение находится в пределах нормы, или работу от аккумуляторной батареи, если входное напряжение отсутствует или выходит за пределы нормы.

ИБП SinPro 180 серии S310 обеспечивает:

• синусоидальную форму выходного напряжения при работе от АКБ;
• автоматический переход сеть-аккумулятор, аккумулятор-сеть;
• высокую экономичность при работе от АКБ (КПД более 85%);
• стабильное выходное напряжение при работе от аккумулятора, независимо от степени его разряда и мощности нагрузки;
• длительную работу от внешней АКБ большой емкости;
• автоматический процесс заряда аккумулятора;
•  оптимальный режим заряда АКБ в широком диапазоне напряжения сети (180...260В);
• гальваническую развязку: сеть/АКБ, АКБ/выход DC-AC преобразователя;
• фиксированную «фазировку» выходного напряжения, независящую от состояния входной линии;
• индикацию состояния ИБП и аккумуляторной батареи;
• защиту устройства от перегрузки и короткого замыкания;
• защиту устройства от перегрева;
• защиту АКБ от переразряда (автоматическое отключение)
• защиту от  аварийно завышенного входного напряжения до 380В;
• защиту от импульсных выбросов входного напряжения.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИБП SinPro 180 -S310

Эксплуатационные параметры

ИБП SinPro рассчитан на непрерывный круглосуточный режим работы в закрытых отапливаемых помещениях при следующих условиях:

• температура окружающей среды +1°C…+40°C;
• относительная влажность воздуха 40%…80% (при t=25±10°С);
• атмосферное давление 630…800 мм рт.ст.

Электротехнические характеристики

Электротехнические характеристики ИБП SinPro 180 S310

Наименование параметра	Значение
Максимальная долговременная мощность нагрузки Вт, не более	180
Максимальная кратковременная (до 3 сек.) мощность нагрузки, Вт	250
Номинальное входное/выходное напряжение, В	220
Нестабильность выходного напряжения при работе от АБ, %, не более	±3
Частота выходного напряжения, Гц	50 ±1%
Форма выходного напряжения	синусоидальная, kГ<5%
Диапазон входного напряжения, при котором ИБП работает от сети без перехода на АБ, В	180…260
Нижнее значение входного напряжения сети, при котором происходит переход ИБП на питание от АБ, В	менее 180
Верхнее значение входного напряжения сети, при котором происходит переход ИБП на питание от АБ, В	более 260
Предельно допустимое входное напряжение, В	400
Аккумуляторная батарея	свинцово-кислотная необслуживаемая
Номинальное напряжение аккумуляторной батареи, В	12
Рекомендуемая ёмкость АБ, А/ч	40…70
Максимальное напряжение АБ на 1-й стадии заряда, В	14,5В±0,1В
Номинальное напряжение на АБ в режиме подзарядки, 2-я стадия, В	13,7±0,1В
Номинальный ток заряда АБ, А	5
Минимальное напряжение АБ, при котором происходит отключение ИБП в случае её разряда, В	10,5±0,2
Габаритные размеры (Ш×В×Д), мм	150×160×(210+40)
Масса (без АБ), кг, не более	3,5



УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Основные принципы функционирования ИБП SinPro

Источник бесперебойного питания SinPro серии S310 является устройством коммутационного типа с топологией «Off-Line».
Функциональная схема ИБП приведена на рисунке

Если сетевое напряжение на входе ИБП находится в пределах нормы, то оно подаётся на выход устройства через нормально замкнутые контакты реле без каких-либо изменений. Если входное напряжение отсутствует или выходит за рамки входного диапазона (согласно табл.1), то схема управления ИБП переключает контакты реле, и нагрузка подключается к преобразователю напряжения DC-AC, преобразующего энергию АБ в переменное напряжение 220 В частотой 50 Гц. При наличии напряжения в сети происходит заряд аккумуляторной батареи.
Фиксированная «фазировка» выходного напряжения
Для стабильной работы многих современных котлов отопления требуется фазировка при подключении к питающей сети. В случае работы котла от автономного источника энергии (ИБП с АБ, мини-электростанции и т.п.), выходное напряжение такого источника не связано с питающей электросетью и не имеет ни фазного, ни нулевого потенциалов сети. От такой системы котел, чувствительный к фазировке питающей сети, работать не будет.
Также для правильной работы котельного оборудования необходимо заземление. Поэтому в ИБП SinPro применяется фиксированная фазировка выходного напряжения. Для этого один из выводов DC-AC преобразователя напряжения ИБП соединяется с заземлением через токоограничивающий резистор R_PE (рис.1). Это четко определяет потенциал выходного напряжения. Выход преобразователя, соединенной с заземлением, имеет нулевой потенциал, а второй выход преобразователя – фазный

АККУМУЛЯТОРНАЯ БАТАРЕЯ

Время автономной работы ИБП

Время автономной работы ИБП определяется энергией, запасённой в аккумуляторных батареях, и потребляемой мощностью нагрузки

Ориентировочное время автономной работы ИБП

Напряжение и ёмкость АБ	Мощность нагрузки, Вт
	30	50	70	90	110	130	150	170
12В, 40А/ч	12,0	7,2	4,9	3,7	3,1	2,5	2,2	1,8
12В, 45А/ч	13,5	8,1	5,6	4,3	3,4	2,9	2,4	2,2
12В, 55А/ч	16,5	9,9	7,1	5,3	4,2	3,6	3,1	2,6
12В, 60А/ч	18,0	10,8	7,7	5,8	4,6	3,9	3,4	3,0
12В, 65А/ч	19,5	11,7	8,4	6,5	5,1	4,2	3,6	3,2
12В, 70А/ч	21,0	12,6	9,0	7,0	5,5	4,5	3,9	3,5
12В, 100А/ч	30	17,3	12	9,3	7,6	6,5	5,6	4,9

Ориентировочное время автономной работы можно рассчитать по формуле:
Т  =  U_АБ  ×  С_АБ  ×  К  ×  h  ×  К_Р  ×  К_G  /  Р_НАГР.  ,

где:	Т	–	время автономной работы ИБП при отключении сети, часов;
	UАБ	–	напряжение одной аккумуляторной батареи, В;
	САБ	–	ёмкость аккумуляторной батареи, А/ч;
	К	–	количество аккумуляторов в батарее;
	h	–	КПД преобразователя (h=0,85);
	КР	–	коэффициент глубины разряда 0,90…0,95 (90%...95%);
	КG	–	коэффициент доступной ёмкости (зависит от режима разряда и температуры), при tОКР.=20°С и режиме заряда:
			одночасовом             –  0,75 (75%);
			двухчасовом              –  0,85 (85%);
			десятичасовом         –  1,0 (100%);
	РНАГР.	–	мощность нагрузки.

 Рекомендации по подбору аккумуляторной батареи

ИБП SinPro рассчитан на работу с внешними свинцово-кислотными батареями любого типа.
Внимание! Автомобильные аккумуляторы не рассчитаны на работу в системах бесперебойного питания, где требуется циклический режим работы «разряд–заряд», поэтому срок их эксплуатации в таких системах существенно ниже, чем в автомобилях. Герметичные стационарные пастовые свинцово-кислотные батареи предназначены для эксплуатации в системах гарантированного питания внутри помещений и имеют срок эксплуатации до 10 лет.

Эксплуатация АБ

Не допускайте сильного разряда АБ. В разряженном состоянии в свинцово-кислотных батареях происходит интенсивная сульфатация пластин. Это приводит к уменьшению доступной ёмкости АБ и, в конечном итоге, уменьшению времени автономной работы системы.
В случае отключения ИБП на длительное время, проследите, чтобы АБ были в заряженном состоянии и после выключения ИБП отключите АБ
