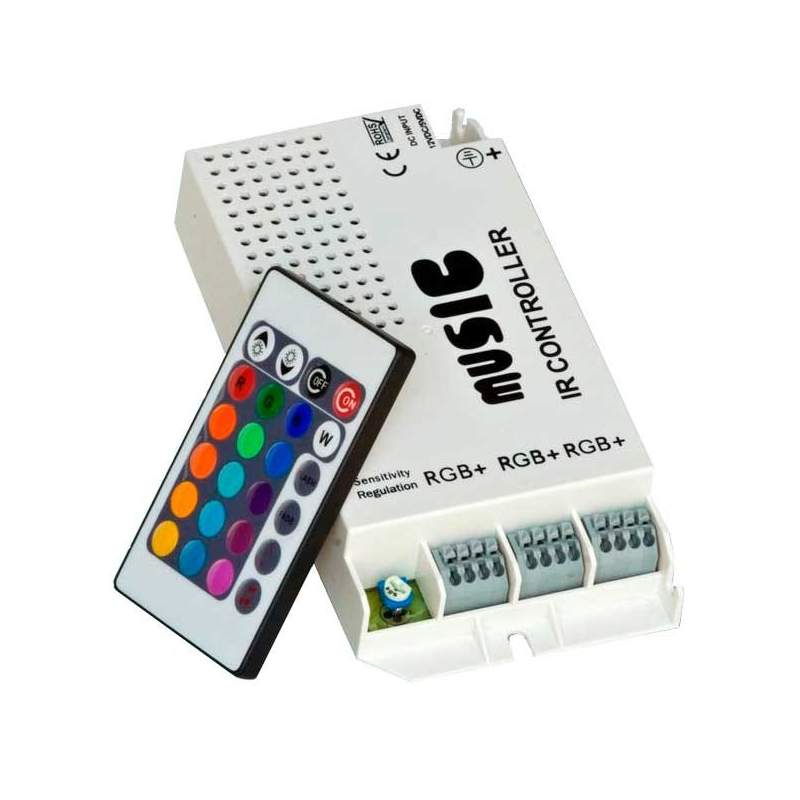

Контроллер для RGB ленты OEM 9A-IR-24 музыкальный
- выходной ток 9А;
- мощность нагрузки 108 Вт;
- напряжение питания 12В-24В;
- встроенный микрофон;
- 3 клеммных колодки для подключения ленты;
- естественное (конвекционное) охлаждение
Музыкальный RGB Контроллер 9A-IR-24 music предназаначен для управления RGB-светодиодными источниками света.
Основный характеристики музыкального контроллера:
Управление контроллера осуществляется при помощи пульта динстанционного управления. Динамические эффекты достигаются благодаря встроенному микрофону. Контроллер осуществляет переключение RGB ленты подстраиваясь под внешнее звуковое окружение. В данном RGB контроллере использована одна из самых передовых технологий управления PWM, позволяющая получить 64 000 вариантов цветов. В памяти запрограммированы стандартных 4 режима работы. Кроме того, он имеет функцию памяти (то есть, предыдущие настройки будут возобновлены при следующем включении).
| Производитель | OEM |
| Напряжение питания, В | 12-24 |
| Количество каналов | 3 |
| Номинальный ток на 1 канал, А | 3 |
| Степень влагозащиты по IP | 33 |
| Тип управления | ИК пульт |
| Гарантия, мес | 12 |
Музыкальный RGB контроллер music для светодиодной (LED) ленты
Получить еще больше удовольствия от музыки со световым сопровождением стало возможно благодаря новому контроллеру RGB OEM 9A-IR-24 music. Контроллер позволяет менять цвет свечения светодиодной ленты в ритм музыки, а также управлять яркостью и цветом свечения в ручном режиме, при помощи 24 клавишного пульта.
Возможности музыкального RGB – контроллера.
При помощи контролера можно уменьшать или увеличивать яркость свечения, включать режим мерцания, устанавливать чередование программ работы, выбирать статические цвета свечения RGB светодиодной ленты.
Режимы и особенности контролера:
- 16 статичных цветов,
- 2 динамических режима (flash и fade)
- 2 музыкальных режима,
- регулировка яркости,
- встроенный микрофон,
- возможность регулирования чувствительности приёмника звука,
- 3 группы контактов для подключения RGB ленты,
- широкий диапазон входного напряжения.
Контроллер имеет встроенную flash-память, в которой уже запрограммированы несколько программ, позволяющих управлять работой ленты.
Мощность нагрузки контроллера составляет 108 Вт, что позволяет подключить к данному устройству, например, до 10 метров ленты 5050 / 60. Если необходимо подключить нагрузку большей мощности, то дополнительная лента должна быть подключена через усилитель сигнала.
Отсутствие принудительной вентиляции в контроллере и сравнительно небольшие размеры контроллера и позволяют его разместить практически в любом месте. Крепление контроллера осуществляется при помощи шурупов через специальные прорези в корпусе устройства.
Пульт у этого RGB контроллера небольшого размера прямоугольной формы. Его очень удобно держать в руке и управлять его работой легким нажатием пальца руки.
Подключение музыкального контроллера для RGB светодиодной ленты.
Для подключение контролера нам потребуется:
сам контроллер, светодиодная лента RGB и блок питания для светодиодных лент
Схема подключения музыкального RGB контроллера
Светодиодная лента (RGB) подключается через клеммную колодку на корпусе устройства согласно маркировке. К контактной клемме «R» (Red) присоединяется красный провод, к клемме «G» (Green) - зеленый провод и к клемме «B» (Blue) - синий, соответственно. Общий провод ленты, обычно чёрного или белого цвета, соединяем с плюсовым контактом « + » контроллера.
Подключать RGB контроллер к сети переменного тока 220В необходимо через блок питания 12В или 24В, подходящей мощности. Блок питания подбирается исходя из потребляемой мощности светодиодной ленты с коэффициентом запаса мощности не менее 30-40%.
Напряжение питания на контроллер подается через клеммы, расположенные на торцевой стороне контроллера. Эти контакты помечены « + » « - ».
Этот музыкальный контроллер не требует проводного подключения к источнику звука. Встроенный микрофон позволяет «слышать» музыку без дополнительных проводов. Это очень удобно, поскольку современные радиоприемники или плееры не имеют «линейного» выхода, к тому же у пользователя есть полная свобода в выборе устройства – включай что хочешь, контроллер «услышит» любую музыку и подстроится под её ритм.
